Cable NYY doble o triple 1KV PVC/PVC clase 1 o 2 - INDECO
Cable NYY doble o triple 1KV PVC/PVC clase 1 o 2 - INDECO
Comercio Total
APLICACIÓN:
Aplicación general como cable de energía. En redes de distribución en baja tensión, instalaciones industriales, en edificios y estaciones de maniobra. En instalaciones fijas, en ambientes interiores, en ductos subterráneos o directamente enterrados, en lugares secos.
NORMAS
PRODUCTO
NTP-IEC 60228; NTP-IEC 60502-1; IEC 60228; IEC 60502-1; DNC-ET-026
ENSAYOS
IEC 60332-1-2;IEC 60811-401; IEC 60811-402; IEC 60811-501; IEC 60811-504;
IEC 60811-505; IEC 60811-506; IEC 60811-508; IEC 60811-509; ICEA S-95-658;UL 2556

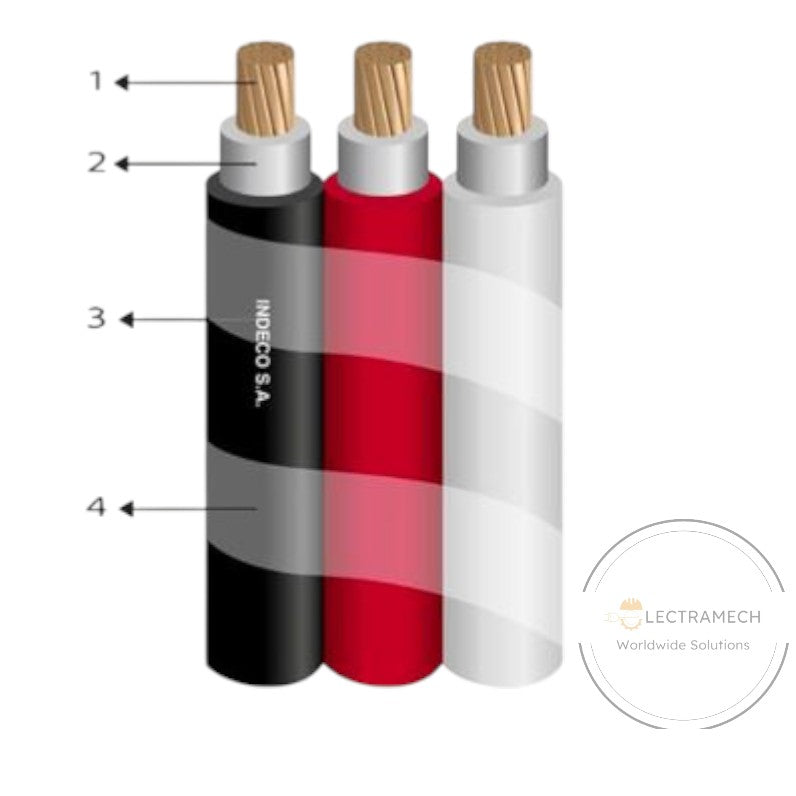

CONSTRUCCIÓN
1. Conductor: Cobre blando, clase 1 o clase 2.
2. Aislamiento: Compuesto de PVC.
3. Cubierta externa: Compuesto de PVC.
4. Cinta: Poliester.
PRINCIPALES CARACTERÍSTICAS
Buenas propiedades eléctricas y mecánicas. La cubierta exterior de PVC le otorga una adecuada resistencia a las grasas, aceites y a la abrasión. Mejor disipación de calor permitiendo obtener una mayor intensidad de corriente admisible. No propaga la llama.
SECCIÓN
Desde 6 mm2 hasta 500 mm2.
MARCACIÓN
INDECO BY NEXANS NYY(80º) - 0,6/1 kV - Sección - Año - Metrado secuencial
EMBALAJE
En carretes de madera no retornables.
COLOR
Aislamiento: Blanco.
Cubierta externa: Ver identificación en la lista de productos.
NORMAS DE PRODUCTO
NTP-IEC 60228: Conductores para cables aislados.
NTP-IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.
IEC 60228: Conductores para cables aislados.
IEC 60502-1: Cables de energía con aislamiento extruído y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV.
DNC-ET-026: Especificaciones técnicas cables NYY con aislamiento de PVC de baja tensión 220V.
NORMAS DE ENSAYO
IEC 60332-1-2: Ensayo de propagación de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW.
IEC 60811-401: Métodos de envejecimiento térmico. Envejecimiento en horno de aire.
IEC 60811-402: Ensayo de absorción de agua.
IEC 60811-501: Ensayos para la determinación de las propiedades mecánicas.
IEC 60811-504: Ensayo de doblado a baja temperatura para aislamientos y cubiertas.
IEC 60811-505: Elongación a baja temperatura para aislamientos y cubiertas.
IEC 60811-506: Ensayo de impacto a baja temperatura para aislamientos y cubiertas.
IEC 60811-508: Ensayo de presión a alta temperatura para aislamientos y cubiertas.
IEC 60811-509: Ensayo de resistencia al agrietamiento para aislamientos y cubiertas.
ICEA S-95-658: Cables de distribución de tensión nominal hasta 2000 V. Sección 6.4.2: Ensayo de inmersión en aceite.
UL 2556: Métodos de ensayo para alambre y cable. Sección 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenón/arco carbón. Sección 9.3: Ensayo de propagación de llama - FT-1 (muestra vertical).
Condiciones de Cálculo de Corriente: Conductor de Cobre Doble o Triple L.V.; 80°C
VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009 :
TABLA B.52.4 (METODO D1: Ductos enterrado en contacto).
TABLA B.52.4 (METODO D2: Enterrado en contacto).
TABLA B.52.10 (METODO F: Al aire en formación plana y en contacto).
TABLA B.52.10 (METODO F: Al aire en formación triangular).
Los valores citados fueron corregidos con un factor de corrección para la temperatura máxima del conductor a 80°C.
Temperatura máxima del conductor : 80°C.
Temperatura ambiente : 30°C.
Temperatura del terreno : 20°C.
Profundidad de tendido hasta : 0,7 m.
Resistividad térmica del terreno : 2,5 K.m/W.
