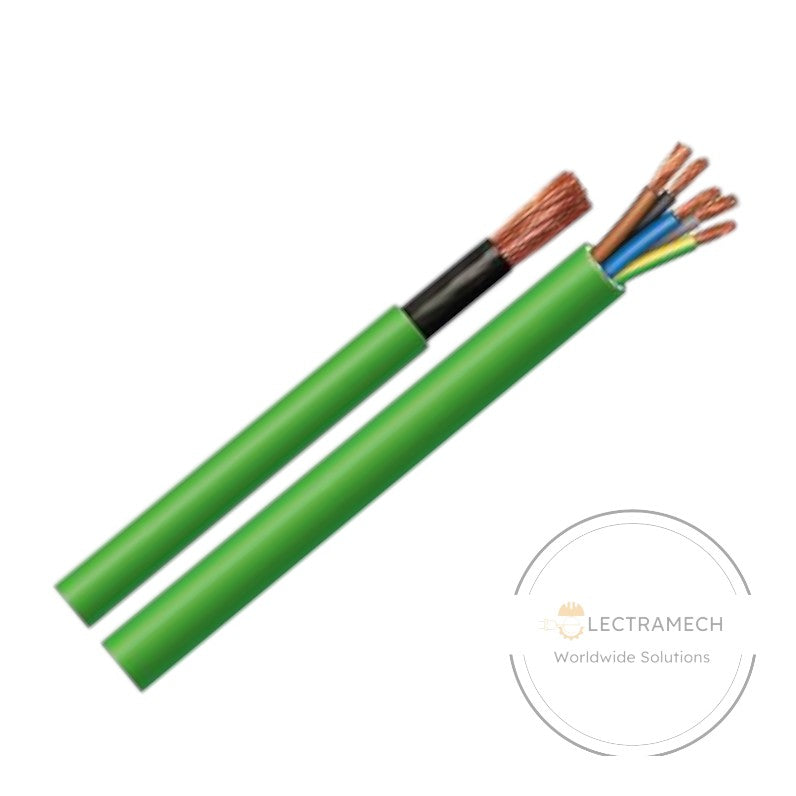

Cable RZ1-K, 0.6/1kV libre de halógeno, clase 5, x metro lineal - MIGUELEZ

Cable RZ1-K, 0.6/1kV libre de halógeno, clase 5, x metro lineal - MIGUELEZ

Comercio Total

Sección

Designación técnica:
RZ1-K(AS) 0,6/1 kV

Descripción constructiva:
UNE 21123-4 / IEC 60502-1 (Construcción y ensayos)

- CONDUCTOR:
Conductor de cobre electrolítico, recocido, flexible de clase 5 según UNE-EN IEC 60228.
- AISLAMIENTO:
Aislamiento de polietileno reticulado (XLPE) tipo DIX 3 según UNE HD 603-1 tabla 2A / XLPE según IEC 60502-1. Identificación de los conductores aislados por coloración según norma HD 308 S2; UNE 21089-1.
- Cableado helicoidal de los conductores aislados.
- RELLENO:
Opcional para cables multiconductores. Material termoplástico libre de halógenos compatible con la temperatura máxima de operación en el conductor y con el material de aislamiento y cubierta.
- CUBIERTA:
Cubierta exterior extruida de poliolefina termoplástica Z1 libre de halógenos.

Se presenta en formaciones unipolares y multipolares.
De 1 a 5 conductores de sección de 1,5 a 300 mm2

Para cables de control desde 6 hasta 61 conductores aislados de sección 1,5 y 2,5 mm2, poseemos la gama AFIRENAS MÚLTIPLE RZ1-K(AS) 0,6/1 kV.

IDENTIFICACIÓN CONDUCTORES AISLADOS (cables multiconductores):
         2x - marrón y azul
         3x - marrón, negro y gris
         3G - marrón, azul y amarillo/verde
         4x - marrón, negro, gris, azul
         4G - marrón, negro, gris, amarillo/verde
         5G - marrón, negro, gris, azul, amarillo/verde

Tensión nominal:
0.6/1 kV

Temperatura máxima del conductor en servicio permanente:
90ºC

Temperatura máxima en el conductor en caso de cortocircuito:
250ºC

Tensión ensayo:
3,5 kV



Color:
Cubierta: Verde / Aislamiento(multipolares): Según HD 308 S2, UNE 21089-1

Comportamiento en caso de incendio:
REACCIÓN AL FUEGO (Reglamento CPR): Cca-s1b,d1,a1

- No propagador de la llama: EN 60332-1-2; IEC 60332-1 (H≤425 mm)
- No propagador del incendio: EN 50399 (llama: 20,5 kW)  Fs ≤ 2 m
- Emisión de calor e índice de crecimiento de fuego: EN 50399 (llama: 20,5 kW)
      - Emisión de calor total: THR ≤ 30 MJ
      - Valor máximo emisión de calor: HRR ≤ 60 kW
      - Índice de crecimiento del fuego: FIGRA ≤ 300 W/s
- Caída de partículas inflamadas: según EN 50399 (llama: 20,5 kW).
      - d1: Sin caída de gotas/partículas inflamadas que persistan más de 10 segundos durante el ensayo (t=1200 s).
- Baja producción y opacidad de humos: UNE EN 61034-2 ; IEC 61034-2
      - s1:
            Producción total de humos: (TSP) ≤ 50 m2
            valor máximo de emisión de humos: (SPR) ≤ 0,25 m2/s
      - s1b: Transmitancia lumínica entre el 60 y 80 %
- Bajo índice de acidez de los gases de combustión: EN 60754-2; IEC 60754-2
      - a1: pH≥4,3 y conductividad de los gases < 2,5 microSiemens/mm

               Sistema 1+  AENOR SAU (0099)
               DoP :  MC1000RZ1K

Otras características:
- No propagador de la llama: UNE EN 60332-1-2 / IEC 60332-1-2
- No propagador del incendio: UNE EN 60332-3-22 y 24 / IEC 60332-3-22 y 24 (cat. A y C)
- Baja emisión de gases tóxicos: UNE EN 50267-2-1 / IEC 60754-1

Tipo de instalación:
Fija

Guía de utilización:
Está especialmente indicado para su utilización en locales de pública concurrencia, líneas generales de alimentación, derivaciones Individuales, redes de distribución, acometidas, instalaciones de alumbrado público e instalaciones industriales. En general, siempre que exista un riesgo importante de incendio o donde se requiera una baja emisión de humos y gases tóxicos corrosivos en caso de incendio.
Su gran flexibilidad les hace especialmente prácticos en instalaciones de geometría compleja.

“Para el transporte y distribución de energía eléctrica en instalaciones fijas, protegidas o no. Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados. No aptos para instalaciones de alimentación de bombas sumergidas” (UNE 21123-4).

También puede utilizarse para instalaciones eléctricas en barcos según IEC 60092-350/353/360 (Bureau Veritas / Certificado Naval-Steel ships).

Instrucciones técnicas:
REBT:
ITC-BT 07: Redes subterráneas de distribución
ITC-BT 09: Instalaciones de alumbrado exterior
ITC-BT 14: Instalaciones de enlace. Línea General de Alimentación
ITC-BT 15: Instalaciones de enlace. Derivaciones individuales
ITC-BT 20: Instalaciones interiores o receptoras
ITC-BT 28: Locales de pública concurrencia: 6.1 Instalaciones de tipo general y conectado interior de cuadros eléctricos
ITC-BT 29: Prescripciones particulares para instalaciones eléctricas de los locales con riesgo de incendio o explosión
ITC-BT 30: Instalaciones en locales de características especiales

RSCIEI-RD 164/2025:
Anexo II, sección 1, apartado 3.3(cuando los cables discurran dentro de falsos techos, suelos elevados o en galerías subterráneas).

CÓDIGO TÉCNICO DE LA EDIFICACIÓN (artículo 11), se recomienda su uso en edificios en general, así como en toda instalación donde el riesgo de incendio y los efectos que este produce no sea despreciable o se precise mayor resistencia al fuego que los cables tradicionales, en particular para proteger y evacuar a gente ajena a los locales.

COMUNIDAD DE MADRID: En edificios de viviendas y en locales de reunión, trabajo y usos sanitarios independientemente de su grado de ocupación (bibliotecas, gimnasios, establecimientos comerciales,etc.) (DECRETO 17/2019 Comunidad Autónoma de Madrid).

También puede utilizarse para instalaciones eléctricas en barcos según IEC 60092-350/353/360 (Bureau Veritas Certificado Naval-Steel ships).

Conductor:
Flexible

Libre de halógenos:
Sí

Armado:
No
